一、液壓站功能部件

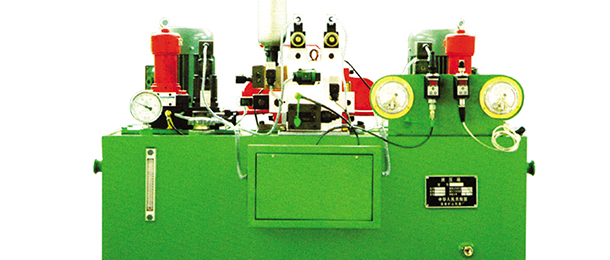

液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成,各部件功用如下:
泵裝置——上裝有電機和油泵,它是液壓站的動力源,將機械能轉化為液壓油的動力能。
集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。
閥組合——是板式閥裝在立板上,板后管連接,與集成塊功能相同。
油箱——是鋼板焊的半封閉容器,上還裝有濾油網、空氣濾清器等,它用來儲油、油的冷卻及過濾。
電器盒——分兩種形式:一種設置外接引線的端子板;一種是配置了全套控制電器。
二、液壓站元器件
⑴電動機、齒輪泵——為液壓系統提供驅動力。
⑵電磁換向閥——控制液壓油流方向,改變油缸的運動方向。
⑶電磁溢流閥——防止整個液壓系統超壓,相當于安全閥,保護油泵和油路系統的安全及保持液壓系統的壓力恒定。
⑷減壓閥——通過調節減壓閥可以滿足不同的工作機構需要不同工作壓力的要求,使二次油路壓力低于一次油路壓力。
⑸調速閥——對油路進行節流調速,可改變執行元件液壓缸的工作速度。
⑹液壓油過濾器——液壓站內有兩個濾油口。一個安裝在齒輪泵的吸油口處,以免吸入油箱液壓油中的顆粒等雜質。另一個裝在系統的液壓油輸送管路上,達到清除液壓油中的雜質,同時也可清除液壓油本身化學變化所產生的膠質、瀝青質、炭化的顆粒等。從而起到防止閥芯卡死、阻尼孔堵塞等故障發生。管路系統上設有壓差報警裝置,濾芯堵塞時,發出電訊號,此時應清洗或更換濾芯。
