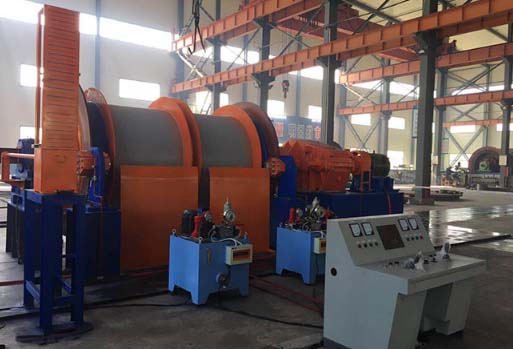

JTP、2JTP系列產品是根據Q/HBWF002《JTP型礦用提升絞車》企業標準、AQ1033-2007《煤礦用JTP型提升絞車安全檢驗規范》JB/T7888-2010《JTP型礦用提升絞車》行業標準及《煤礦安全規程》設計制造的產品。
適用范圍
JTP、2JTP系列礦業提升絞車主要用于煤礦、金屬礦和非金屬礦的傾斜巷道或小型豎井用來提升物料或者人員。
工作原理
當啟動主電機時,由主電機轉動通過低速聯軸將動力傳到減速器的高速軸上,經過兩級齒輪傳動減速后,再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向,可使卷筒進行纏繞或放松鋼絲繩,同時提升容器在井筒上下往返,周期性運動。

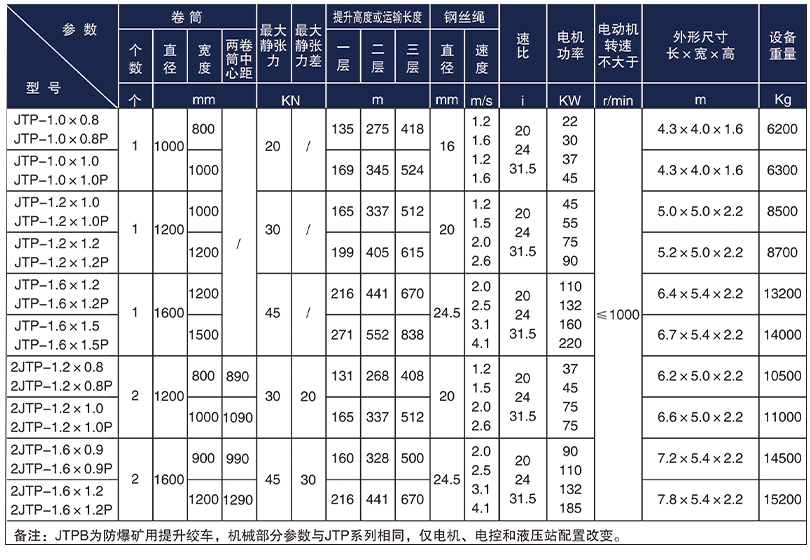

型號含義
示例1:卷筒直徑1.2m,寬度為1.0m,采用變頻調速的單卷筒盤閘式礦用提升a絞車的產品型號為:JTP-1.2×1.0P;
示例2:卷筒直徑1.6m,寬度為1.2m,采用隔爆型變頻調速的單卷筒盤閘式礦用提升絞車的產品型號為:JTPB-1.6×1.

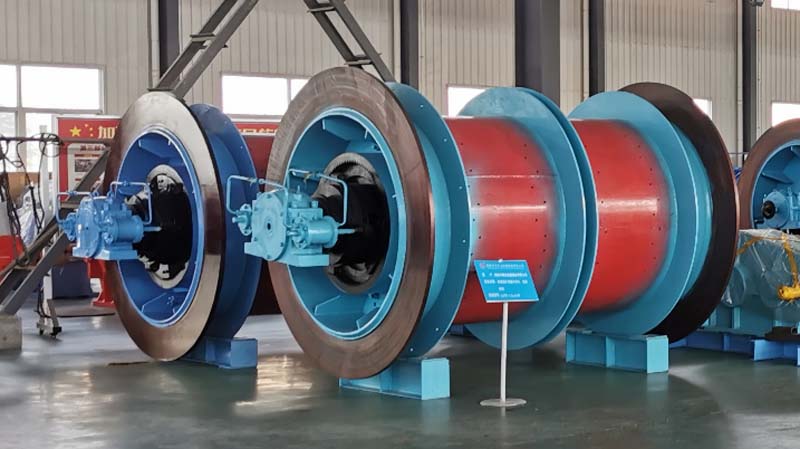

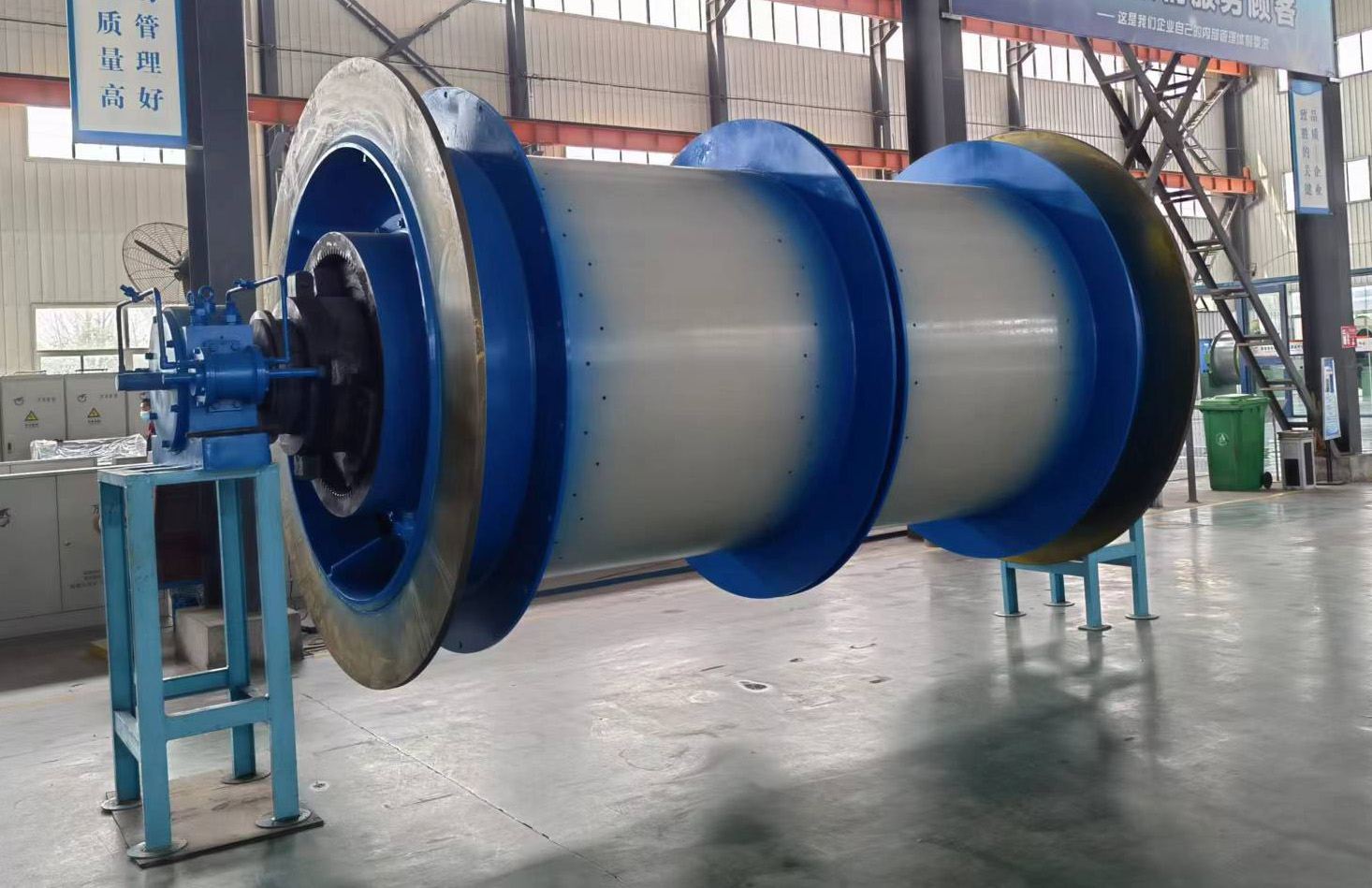

單繩纏繞礦井提升機主軸裝置
主軸裝置是提升機的工作機構,也是提升機主要承載部件,它承擔了提升機全部轉矩,作為纏繞提升鋼絲繩,以承受各種載荷。主要由主軸、軸承、軸承座、卷筒、支輪、襯板、高強度螺栓組件等零部件組成。主軸選用45#碳鋼鍛制,經過兩次無損探傷檢測、機械性能試驗,符合我國標準,保證使用性能可靠,除與聯軸器聯接部位外,在主軸上不再另開鍵槽,既保證其強度又保證了主軸的剛性,極大提高了主軸的安全性和延長了使用壽命;主軸軸承采用國內哈、瓦、洛軸承,運轉可靠,提高轉動效率。
卷筒采用低碳合金鋼板焊接成型,卷筒在承載后產生的變形能迅速擴散,應力變形不集中,有效地提高了卷筒的承載能力及抗疲勞強度。卷筒焊接后經過時效振動消除內應力防止卷筒變形;制動盤全部采用16Mn板材制成,抗變形、耐磨。可根據用戶需求制成剖分式,所有的剖分卷筒及制動盤,均在廠內制作好,在使用現場安裝即可使用,無需現場作任何再加工。
雙筒提升機采用徑向齒塊液壓調繩方式。調繩時,通過操作臺輕松控制,用液壓使離合器動作,從而使主軸與活動卷筒產生相對傳動,調繩快速可靠。
卷筒有如下幾種結構型式:
①整體焊接的結構,此種型式的卷筒為整體焊接,制動盤同時也焊接在卷筒上。
②整體焊接的結構,制動盤為剖分兩瓣制動盤與卷筒采用高強度螺栓聯結。
③卷筒為剖分焊接卷筒,卷筒為剖分兩瓣式或四瓣式,制動盤為剖分兩瓣制動盤,制動盤用高強度螺栓與卷筒聯結。
