JK礦井提升機

JK礦井提升機

  • 產品簡介:適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和豎井作升降物料及人員。
  • 適用范圍:適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和豎井作升降物料及人員。

24小時服務熱線

18239228888
13783045957

產品執行標準

JK系列產品是根據Q/HBWF003《單繩纏繞式礦井提升機》企業標準、AQ1035-2007《煤礦用單繩纏繞式礦井提升機安全檢驗規范》行業標準、GB/T20961-2007《單繩纏繞式礦井提升機》我國標準及《煤礦安全規范》設計制造的產品。



適用范圍

JK系列單繩纏繞式礦井提升機主要用于煤礦、金屬礦和非金屬礦的豎井或者斜井提升煤、物料、升降人員和下降材料、設備等,也可作其它牽引運輸用。

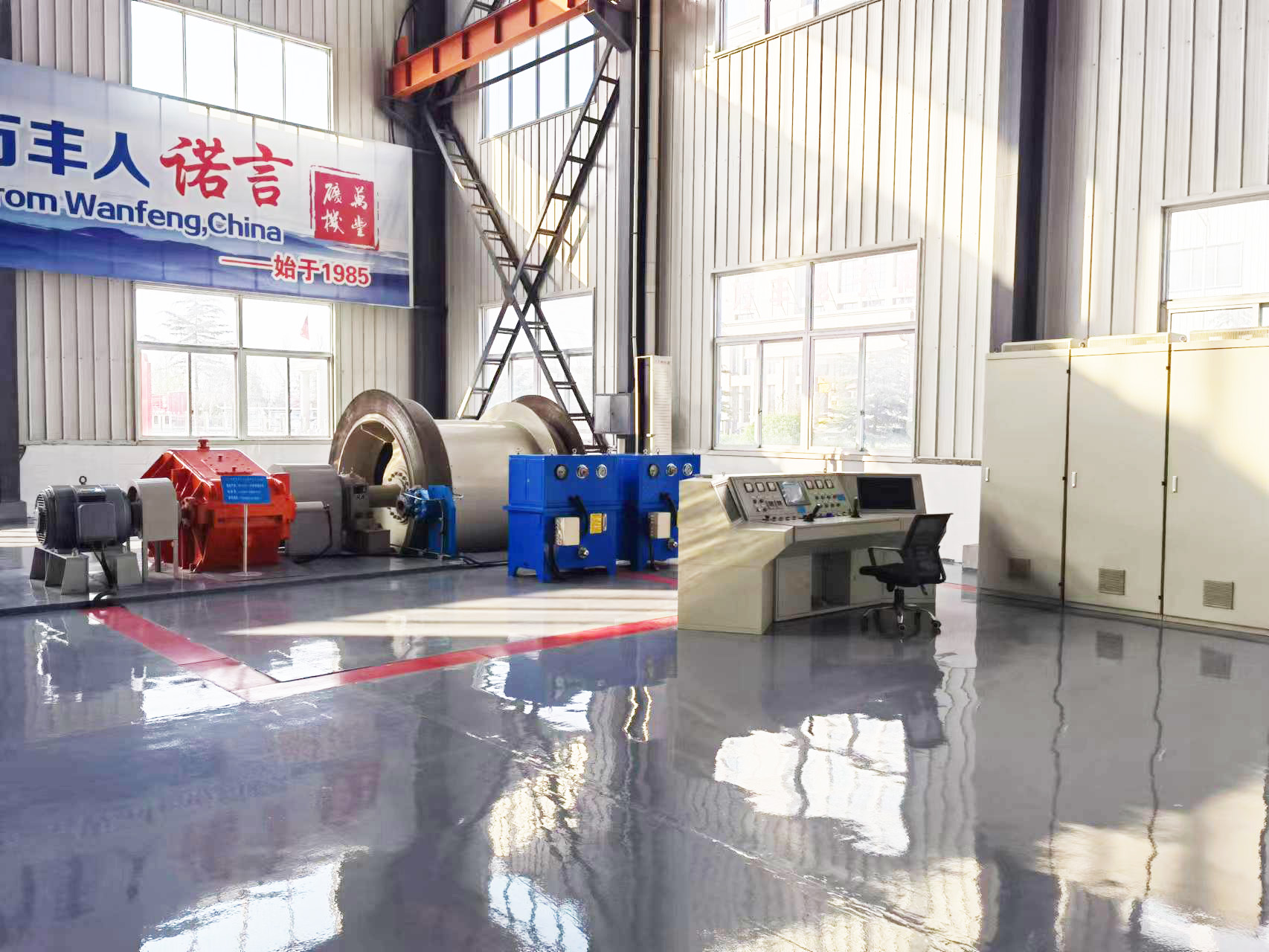

工作原理

電動機通過減速機將動力傳給纏繞鋼絲繩的卷筒,實現容器的提升和下放;通過電氣控制實現調速;盤行制動器由液壓和電氣控制進行制動;通過各種位置指示系統,實現提升容器的深度指示;通過各種傳動感器和控制元件組成的機、電、液聯合控制系統實現整機的監控與保護;通過計算機和網絡技術實現提升機內、外的信息傳輸。

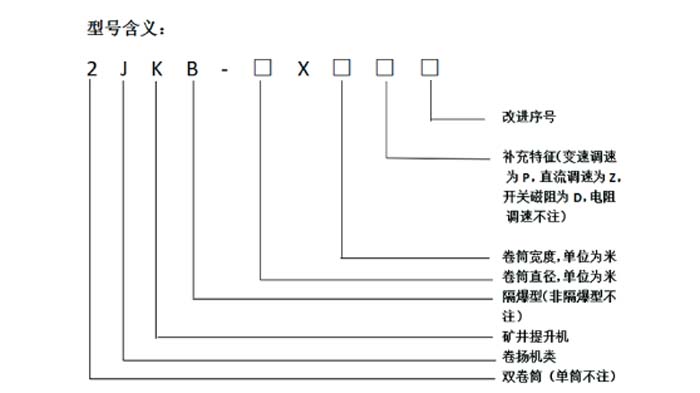

型號含義


示例1:卷筒直徑3.0m,寬度為1.5m,采用變頻調速的雙卷筒單繩纏繞式礦井提升機的產品型號為:2JK-3.0×1.5P。

示例2:卷筒直徑2.5m,寬度為2.0m,采用隔爆型變頻調速的單卷筒單繩纏繞式礦井提升機的產品型號為:JKB-2.5×2.0P。

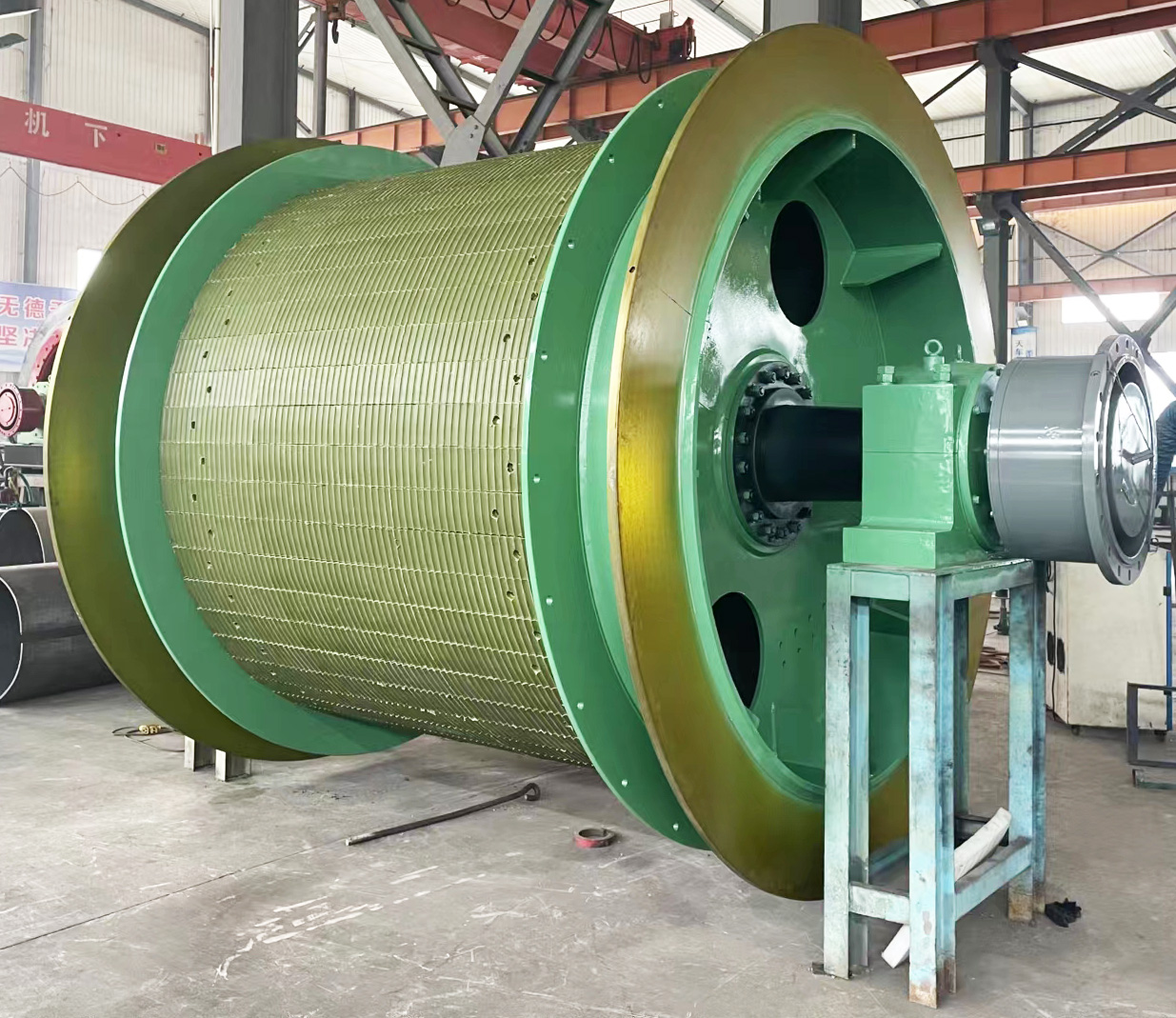

單繩纏繞礦井提升機主軸裝置

      主軸裝置是提升機的工作機構,也是提升機主要承載部件,它承擔了提升機全部轉矩,作為纏繞提升鋼絲繩,以承受各種載荷。主要由主軸、軸承、軸承座、卷筒、支輪、襯板、高強度螺栓組件等零部件組成。主軸選用45#碳鋼鍛制,經過兩次無損探傷檢測、機械性能試驗,符合我國標準,保證使用性能可靠,除與聯軸器聯接部位外,在主軸上不再另開鍵槽,既保證其強度又保證了主軸的剛性,極大提高了主軸的安全性和延長了使用壽命;主軸軸承采用國內哈、瓦、洛軸承,運轉可靠,提高轉動效率。


       卷筒采用低碳合金鋼板焊接成型,卷筒在承載后產生的變形能迅速擴散,應力變形不集中,有效地提高了卷筒的承載能力及抗疲勞強度。卷筒焊接后經過時效振動消除內應力防止卷筒變形;制動盤全部采用16Mn板材制成,抗變形、耐磨??筛鶕?jù)用戶需求制成剖分式,所有的剖分卷筒及制動盤,均在廠內制作好,在使用現場安裝即可使用,無需現場作任何再加工。

雙筒提升機采用徑向齒塊液壓調繩方式。調繩時,通過操作臺輕松控制,用液壓使離合器動作,從而使主軸與活動卷筒產生相對傳動,調繩快速可靠。

卷筒有如下幾種結構型式:

      ①整體焊接的結構,此種型式的卷筒為整體焊接,制動盤同時也焊接在卷筒上。

      ②整體焊接的結構,制動盤為剖分兩瓣制動盤與卷筒采用高強度螺栓聯結。

     ③卷筒為剖分焊接卷筒,卷筒為剖分兩瓣式或四瓣式,制動盤為剖分兩瓣制動盤,制動盤用高強度螺栓與卷筒聯結。







技術參數
