礦井提升機防爆變頻電控系統，核心設備采用礦用隔爆兼本質安全型交流變頻器，配套礦用隔爆兼本安型PLC控制箱、本安型操作臺、隔爆顯示屏及現場傳感器、操作箱、聲光顯示屏等設備。本系統適用于煤礦井下等含有煤塵、瓦斯或其它易燃易爆氣體的場所，適用對象包括井下暗斜井；單水平、多水平；單卷筒、雙卷筒等礦井提升機。具有結構緊湊、體積??；調速性能和控制性能優異；安全可靠、使用維護方便等特點。

系統特點

采用全數字無速度傳感器矢量控制，使系統調速范圍寬，調速精度高，變頻器在低頻運行時，也保證有100%額定力矩輸出。

采用AFE自換向變頻技術，使提升機在減速段或重物下放操作時系統能自動轉入發電反饋狀態，使制動更平穩，操作更簡單，大大提高了安全可靠性能。

系統各項保護功能滿足或超越《煤安規程》所規定的要求。

實現“雙線制”控制，保障了故障狀態下設備的可靠應急運行。也實現了“雙線制”的安全保護，關鍵電路如安全電路、減速回路等均采用硬軟件冗余設計和多樣化設計，實現雙重或三重保護。

司控人員操作簡便可靠，原來反復繁雜的操作變的簡便可靠，只用主令控制手把就可以實現提升機的起動、等速、減速、爬行和重物下放。操作簡便，大大減輕了操作強度。并且系統的安全性及可靠性不再由司機決定，而是由設備本身決定了系統的安全性與可靠性。

自動化程度高，維護量非常小，減少了維修所造成的設備停產檢修時間。

提供完善的EMC（電磁兼容性）安裝應用方案，系統的電磁兼容性符合我國標準及IEC標準要求。

AFE能量回饋系統主要技術原理

1）網側變頻器采用PWM斬波調制，使輸入電流波形為正弦波，大大減小對電網的諧波污染，總諧波電流含量＜5%。

2 ）網側變頻器采用單獨的CPU實行PID控制，對網側交流電流的大小和相位進行實時檢測并控制，使系統的功率因數總是接近于1。當提升機進入發電狀態時能量從逆變器返回到直流母線，系統立即控制交流輸入電流的相位與電源電壓相位相反，能力回饋至電網。

3）能量反饋，節省電能，當絞車作重物下放操作時，電動機變?yōu)榘l(fā)電機狀態運行，此時系統能自動將電動機發出的再生能量反饋至供電電網，與原電阻調速系統相比，可節省電能明顯。同時，制動力矩增大，保證了提升機下放時的安全性。

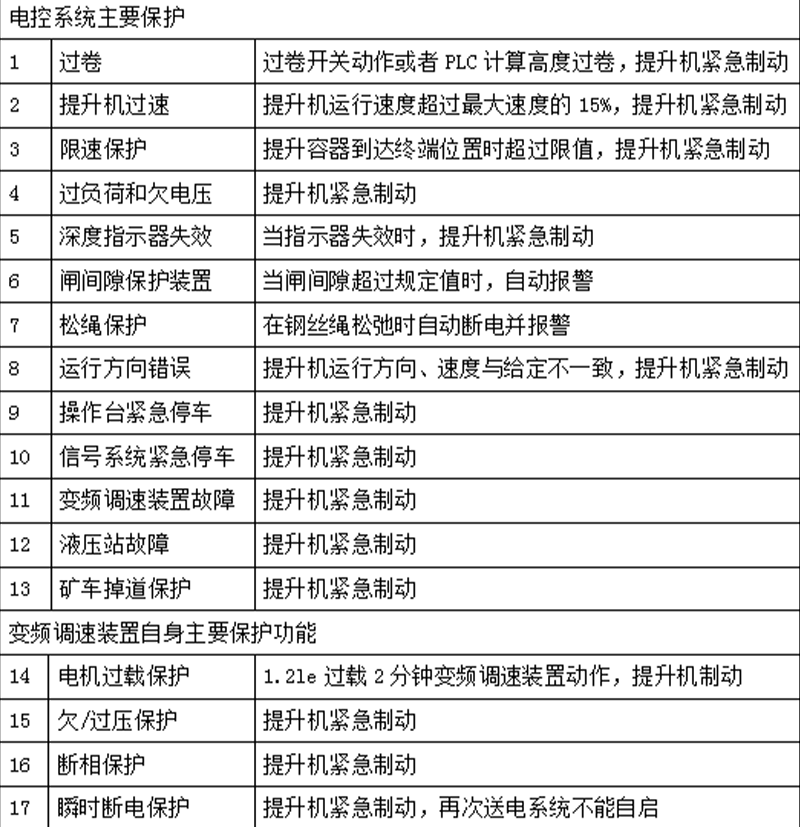

系統主要保護功能
